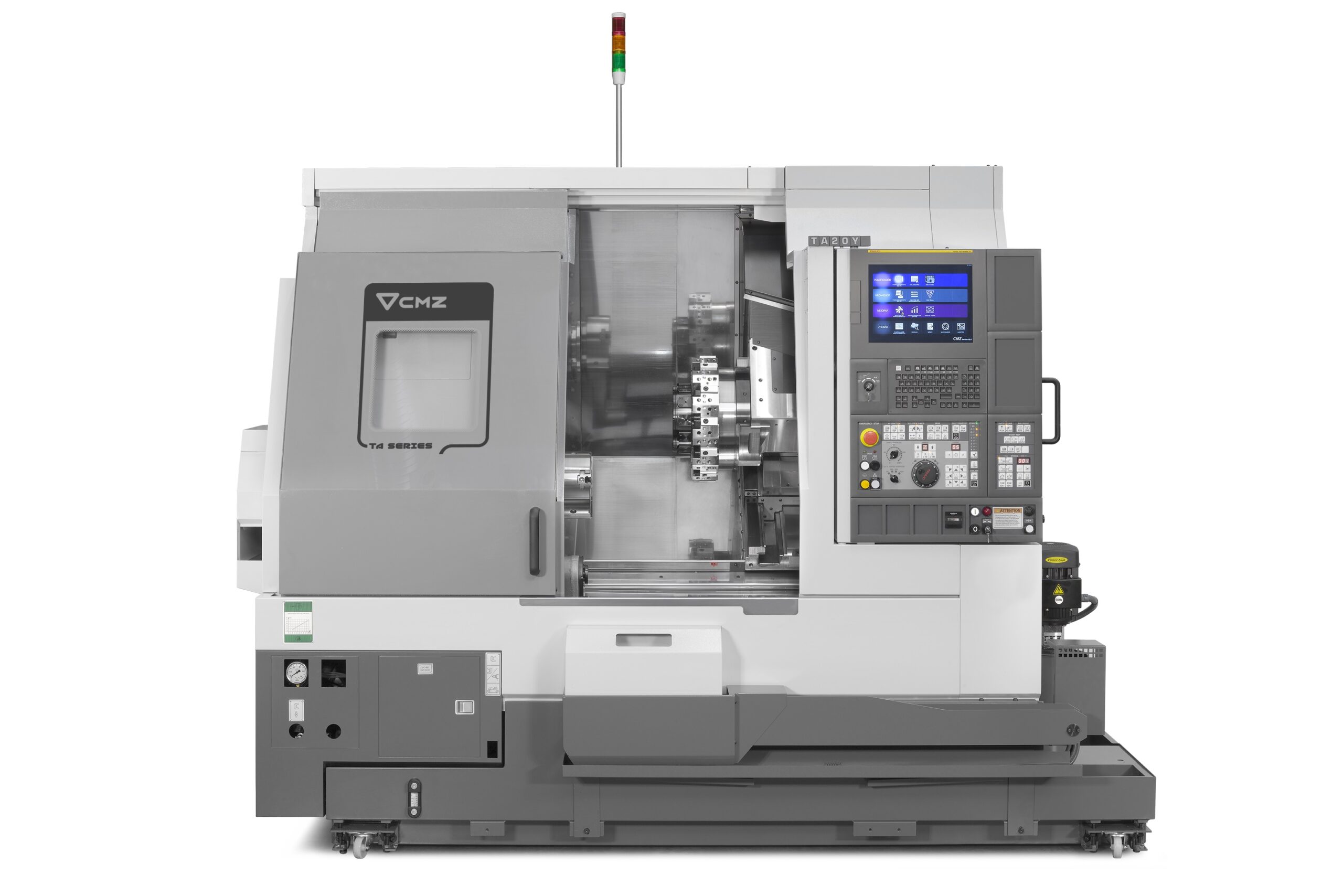

TOUR CN HAUTE PERFORMANCE ET BANC PRISMATIQUE
CMZ SÉRIE TA
Recherchez-vous une machine CN hautement performante, puissante et fiable ? La Série TA propose 3 modèles (Z400, Z640 and Z1100) avec de multiples options de configuration. Ces tours à bâti prismatique sont les meilleures machines CN pour ceux qui recherchent des caractéristiques techniques élevées. Tous les modèles de cette série comprennent une tourelle avec un moteur intégré à 12 000 tours/min, entièrement réfrigérée par circulation d’huile et blocage hydraulique. Les broches intégrées de cette machine CN permettent d’accroitre la précision et de réduire les temps d’usinage. Grâce au portique de chargement GL20 II, il est possible d’automatiser des séries longues comme courtes sur tous les modèles de la série TA. Nous proposons différents palettiseurs qui proposent chacun une importante capacité de pièces pour toujours plus d’autonomie. Découvrez tous les détails techniques qui ont élevé la Série TA au rang de machine CN leader de toute notre gamme de produits.
75 Nm, 11 kW, 12 000 tours/min TOURELLE AVEC MOTEUR INTEGRE
La tourelle est réfrigérée par circulation d’huile, ce qui confère à la série TA une plus grande stabilité thermique. Sa construction est robuste. La tourelle est verrouillée par 3 couronnes à rectification curviligne de la denture. Ainsi, le plateau tourelle ne bouge pas lorsque le verrouillage / déverrouillage est actionné. Ce système permet également un déverrouillage pendant les phases d’approche et dégagement de la tourelle. Résultat ? Un changement d’outil effectif de 0.2 s.
BROCHES INTEGREES A REFROIDISSEMENT PAR CIRCULATION D’HUILE
Les broches n’ont ni courroies, ni poulies permettant ainsi d’éviter à la courroie de riper, d’avoir un niveau de bruit moins important et un meilleur état de surface. Comme elles sont intégrées, la précision s’en trouve augmentée et les temps d’usinage réduits. De plus, les roulements à rouleaux à double rangée peuvent supporter des impacts importants sans dommage.
Automatisez les courtes et longues Serie
Le portique de chargement GL 20II Gantry, fabriqué chez CMZ, offre des solutions d’automatisation intéressantes. Il permet l’automatisation de séries courte et longues. Il est facile à utiliser grâce à son système de programmation conversationnel. Une large gamme de palettiseurs de grande capacité permet un fonctionnement sur la durée sans présence humaine.
Cette vidéo est un exemple d’une tour équipée d’un robot. Elle montre une solution pour automatiser le processus d’usinage des arbres. Notre portique de chargement GL20II combiné au palettiseur WS700 pour arbres, vous permet fonctionner vos machines, sans qu’il y ait besoin d’interventions humaines.
Données techniques
TA-15
TA-20
TA-25
TA-30
Diamètre maximal de rotation sur le chariot (mm)
600
600
600
600
Diamètre de tournage maximal (mm)
460
460
460
460
Course de l'axe X (mm)
310
310
310
310
Course de l'axe Y (mm)
+70 / -50
+70 / -50
+70 / -50
+70 / -50
Course de l'axe Z (mm)
400 / 640 / 1'100
400 / 640 / 1'100
400 / 640 / 1'100
400 / 640 / 1'100
Vitesse de la broche maximale de rotation (rpm)
4'500
4'000
4'000
3'500
Puissance de broche (kW) (max./S6 40%)
14/8
22/15
35/19
42/27
Couple maximum de la broche (Nm)
292 (max) 153 (S6 40%)
366 (max) 286(S6 40%)
900 (max) 363 (S6 40%)
1020 (max) 720 (S6 40%)
Alésage mandrin (mm) – (Diamètre intérieur du tirant)
52
66
66
82
Diamètre du mandrin
175/210
210
210/250
255/315
Nombre de postes tourelle
12 / 15
12 / 15
12 / 15
12 / 15
Tourelle rotation maximale (rpm)
12'000
12'000
12'000
12'000
Tourelle puissance (kW) (max./S1)
11,3/8,1
11,3/8,1
11,3/8,1
11,3/8,1
Tourelle couple maximum (Nm)
75
75
75
75
Comande
Fanuc 32iTBiHMI
Fanuc 32iTBiHMI
Fanuc 32iTBiHMI
Fanuc 32iTBiHMI
Poids total (kg)
6'600 - 8’700
6'600 - 8’700
6'600 - 8’700
6'600 - 8’700
Options (par ex. lunettes, étalonnage d'outils, chargeur à portique, etc.)
sur demande
sur demande
sur demande
sur demande
