CENTRES D'USINAGE HORIZONTAUX

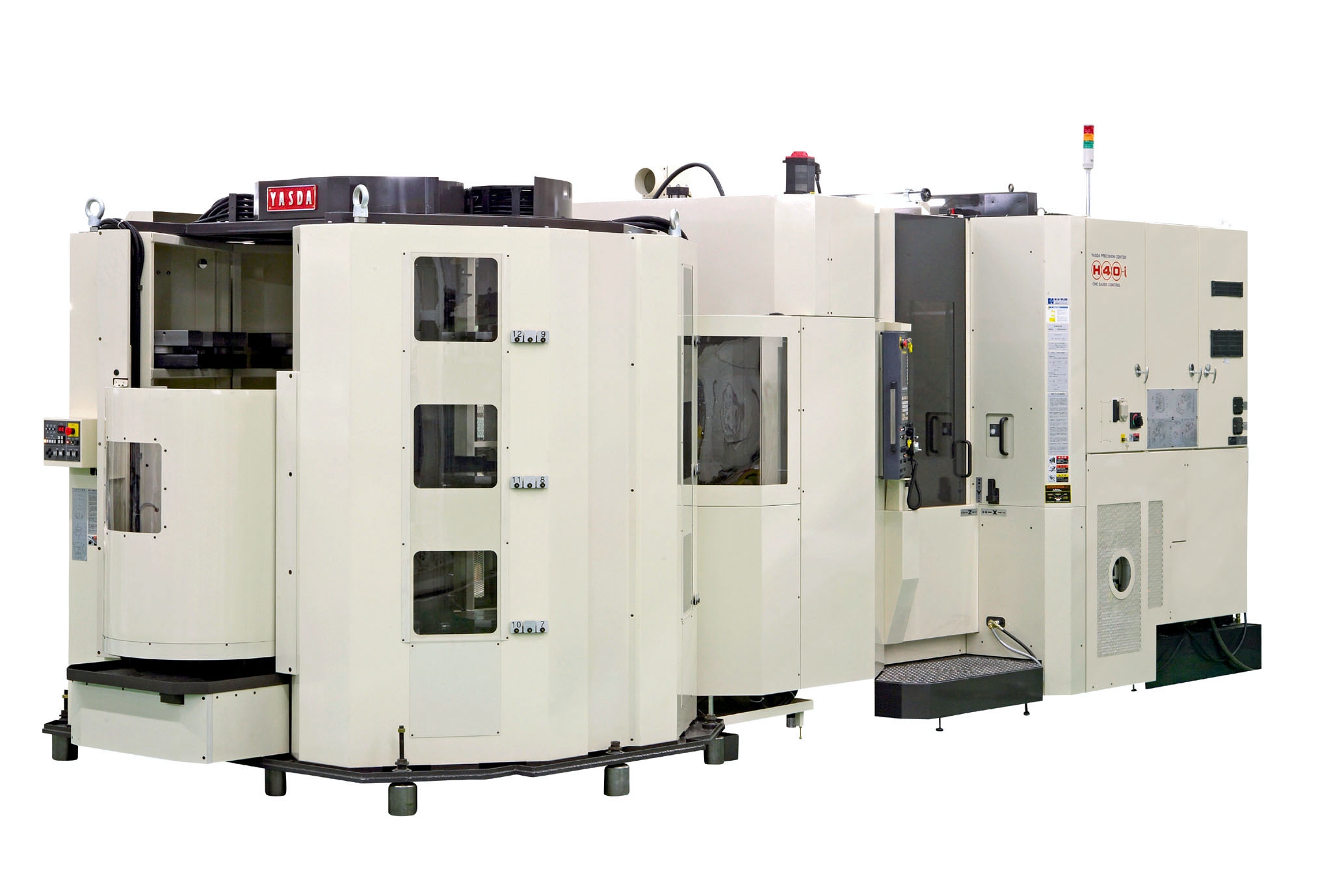

Yasda H30i, H40i et H40i-100
Centre d'usinage horizontal de précision rapide à 5 axes pour l'usinage sur 5 côtés ainsi que l'usinage simultané sur 5 axes. Petites et moyennes séries de haute précision.
Données techniques
H30i
H40i
H40i-100
Course X / Y / Z [mm]
650 / 560/ 560
875 / 740 / 685
1'075 / 940/ 735
Taille de la palette [mm]
300 x 300
400 x 400
500 x 500
Taille max. Taille de la pièce (diamètre et hauteur en mm)
Ø400 x 300
Ø500 x 350 (Ø740 limité)
Ø1'000 x 500
Taille max. Charge de la table (kg)
200
200
300
Vitesse de rotation de la broche [1/min]
20'000 min-1
20'000 min-1
20'000 min-1
Logement de la broche
BBT40 (HSK-A63)
BBT40 (HSK-A63)
BBT40 (HSK-A63)
Vitesse de rotation du plateau circulaire (axe B en mm-1)
20 (75)
20 (75)
Drehzahl Rundtisch (B-Achse in mm-1)
30 (100)
30 (100)
Magasin d'outils Emplacements
60 (120, 240)
60 (120, 240)
240
Control
FANUC 31i-B5 Plus
FANUC 31i-B5 Plus
FANUC 31i-B5 Plus
Options
sur demande
sur demande
sur demande
