Drehmaschine CMZ-TTL Serie

Es ist ein Stern geboren. Innerhalb unserer Reihe von für die Serienfertigung ausgelegten CNC-Mehrrevolverdrehmaschinen stellen wir Ihnen die Serie TTL vor. Unsere riemenlose CNC-Drehmaschine mit 8 Integralmotoren. Dank ihrer Synchronspindeln wird die Beschleunigungszeit auf die Hälfte reduziert, womit sie 4.000 U/min in 1,73 Sekunden erreicht.

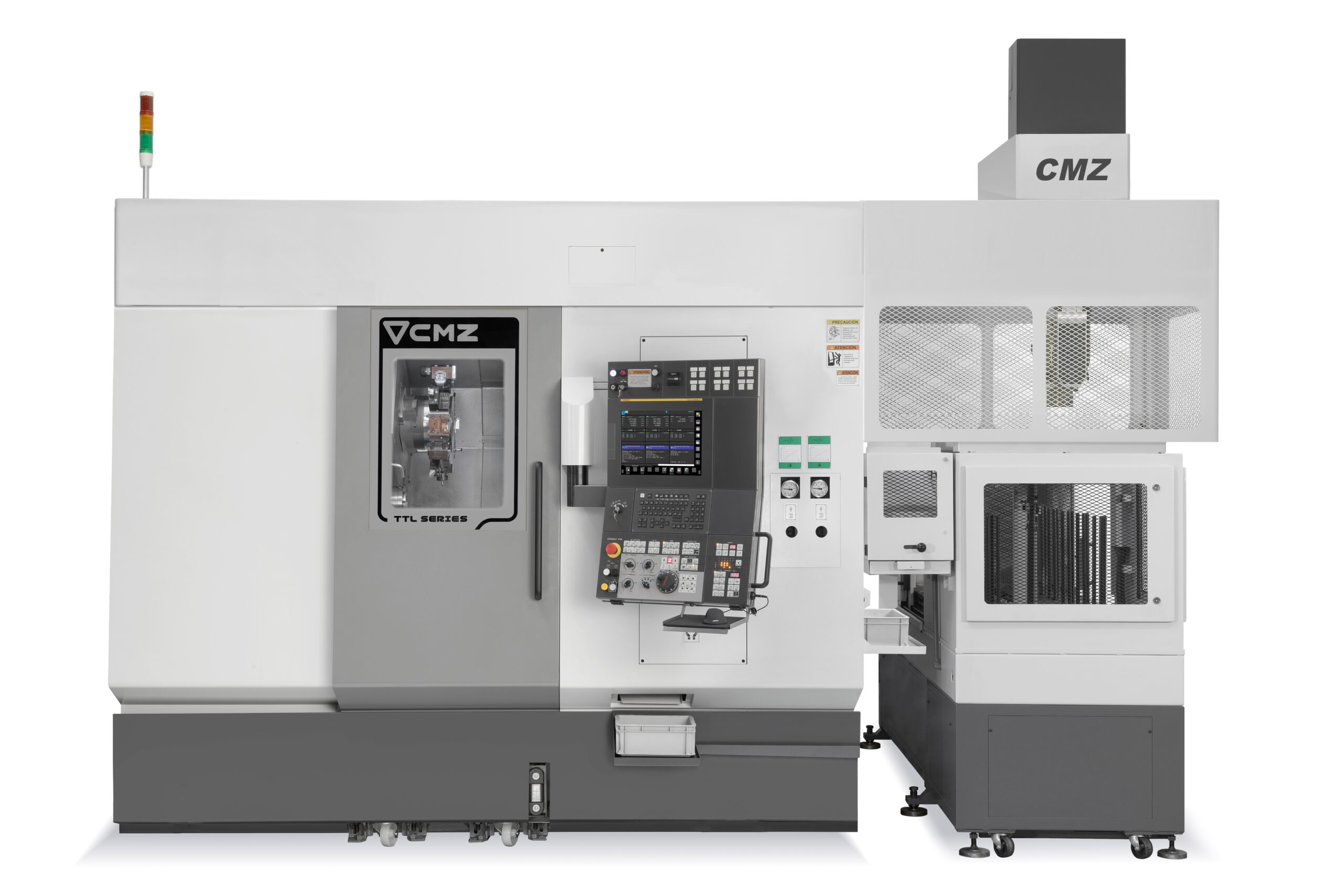

TTL-66-66-T1Y-T2Y

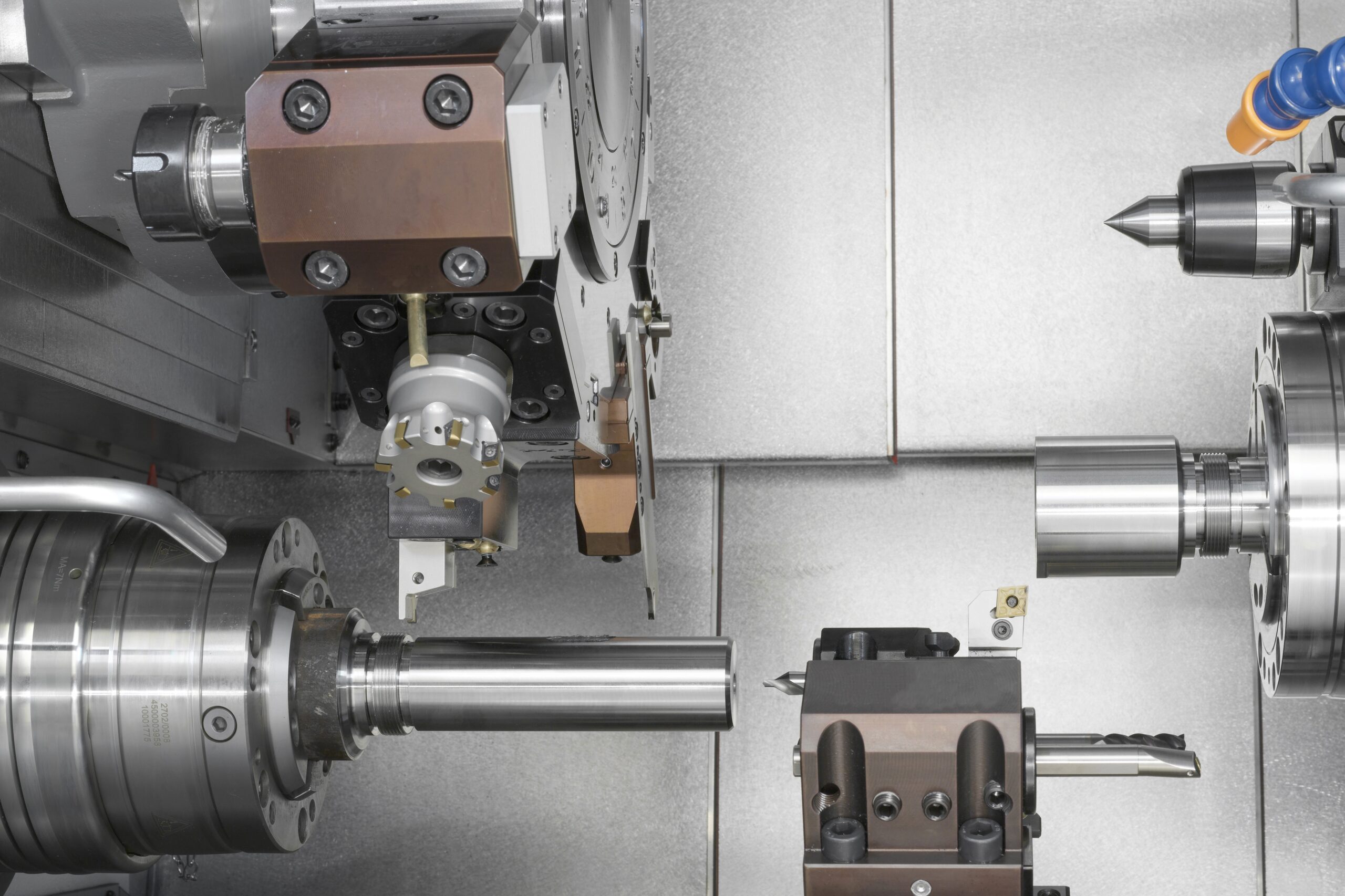

TTL Innenraum
TTS front

Vorteile

  • Simultanbearbeitung mit 3 Werkzeugen
  • Bearbeitung von sehr langen Werkstücken dank der signifikant reduzierten Interferenzen
  • Arbeiten mit Reitstock (Option).
  • Viel Fräsleistung, Ölgekühlter Revolver mit 12.000min-1, 35Nm Stahl INOX 18/10 1.4301 600 N/m2: - Bohren mit HM-Bohrer Ø16 F0.25 - Gew.Bohren HSS M20
  • Integrierte Motorspindel mit Ölkühlung, Haupt- und Subspindel 180 Nm In Stahl INOX 18/10 1.4301 600 N/m2 ->Wendeplattenbohrer Ø50mm F0.12 möglich Schruppen Spahn-Tiefe 4mm F0.35 Ø100
  • Keine Wartungsintensive Riemen an der Maschine verbaut
  • Thermisch stabil! <0.02mm/Ø Abweichung zwischen kalter und warmer Maschine.
  • Grosse Auswahl an Werkzeughaltern erhältlich

Videos und Möglichkeiten CMZ TTL

Die Mehrrevolvermaschine von CMZ mit der höchsten Frässleistung auf dem Markt und ohne jeglichen Riemen mit vielen weiteren herausragenden Eigenschaften. Folgende Videos zeigen Ihnen dies beeindruckend:

AUFBAU

Zeigt den Aufbau der Maschine

FUNKTIONSWEISE

Zeigt grundsätzlich Bearbeitungsmöglichkeiten

REITSTOCKFUNKTION

Zeigt das Arbeiten mit Reitstock

PORTALLADER

Arbeiten mit dem Porttallader (Gantry)

PORTALLADER KLEINTEILE

Der Portallader für kleine Teile

PORTALLADER EINRICHTEN

Wie wird der Portallader eingerichtet?

OSCILATION CUTTING

Bearbeiten mit unterbrochenem Schnitt

TASTERFUNKTION

Im Prozess messen und automatisch Offsetkorrekturen am Werkzeug vornehmen.

Technische Daten

TTL-52-52

TTL-52-66

TTL-66-52

TTL-66-52

Maximaler Drehdurchmesser (mm)

220 mm

220 mm

220 mm

220 mm

Abstand zwischen die Spindelnase und die Reitstock-Spitze

614 mm

614 mm

614 mm

614 mm

Abstand zwischen die Nasen von der Haupt-und die Gegenspindel

800 mm

800 mm

800 mm

800 mm

Maximale Spindeldrehzahl (rpm)

4'500

4'500

4'000

4'000

Spindelaufnahme

ASA 6‘‘ A2

ASA 6‘‘ A2

ASA 6‘‘ A2

ASA 6‘‘ A2

Spannfutter Ø (mm)

175 / 210

175 / 210

210

210

Stangendurchlass (mm) –(Innendurchmesser im Zugrohr)

52 / 52

52 / 66

66 / 52

66 / 66

Leistung Hauptspindel (kW) (max./S3 25%/ S1)

35,5 / 28,3 / 23,5

35,5 / 28,3 / 23,5

35,5 / 28,3 / 23,5

35,5 / 28,3 / 23,5

Drehmomemt (Nm) (max./S3 25%/ S1)

205 / 180 / 150

205 / 180 / 150

205 / 180 / 150

205 / 180 / 150

Revolver Anzahl Werkzeugplätze

12

12

12

12

Revolver Anzahl Indexierungen

24

24

24

24

Revolver Maximale Spindeldrehzahl (rpm)

12'000

12'000

12'000

12'000

Revolver Antriebsleistung (kW) (max./S1)

14 / 10

14 / 10

14 / 10

14 / 10

Revolver Höchstdrehmoment (Nm) (max./S1)

42 / 32

42 / 32

42 / 32

42 / 32

Steuerung

Fanuc 32iTBiHMI

Fanuc 32iTBiHMI

Fanuc 32iTBiHMI

Fanuc 32iTBiHMI

Maschinengewicht (kg)

11’000 kg

11’000 kg

11’000 kg

11’000 kg

Optionen (z.B. Lünetten, Werkzeugvermessung, Lader, etc.)

auf Anfrage

auf Anfrage

auf Anfrage

auf Anfrage
