POWER FOR PRECISION

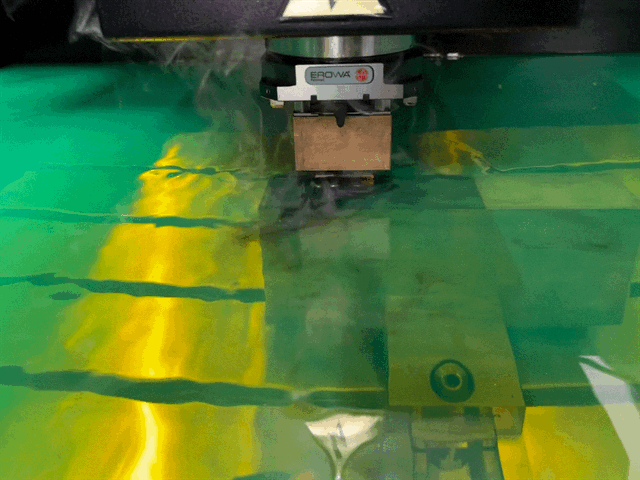

Senkerodieren Mitsubishi SG-R Serie

Der grundsolide Maschinenbau der SG-Serie ist der Garant für Präzision und Langlebigkeit. Die Verwendung bester Komponenten garantiert darüber hinaus die Zuverlässigkeit des Maschinensystems über ein langes Maschinenleben.



Die einfache Bedienung und Programmierung – ein Kennzeichen der Senkerodiersysteme von Mitsubishi Electric – lässt dem Bediener Zeit für das Wesentliche, nämlich die vernünftige Planung der verschiedenen Erodieraufgaben. Und auch hier hilft das intelligente Steuerungskonzept mit integrierter Auftragsplanung wie auch einfacher Auswertung vielfältiger Betriebsdaten bis hin zur Auftrags-Nachkalkulation.



Die serienmäßige Vollausstattung der SG-R rundet das Bild ab. Feuerlöschanlage, C-Achse mit Nullpunkt-Spannsystem, externe Programmiersoftware – all dies ist im Standard-Lieferumfang der Maschine enthalten. Wenige, sinnvolle Zusatzausstattungen ermöglichen Ihnen die individuelle Abrundung des Gesamtlieferumfangs – zugeschnitten auf Ihre Bedürfnisse.

Vorteile

  • Der Materialmeister für jeden Einsatzfall bestens gerüstet
  • Energieeffizieter Antriebe der Achsen mit 12 Jahren Garantie
  • Solider Stahlguss für höchste Agilität, Dynamik und Präzision
  • Für besondere Anwendungen: extrem präzise, für anspruchsvolle Details konzipiert

Technische Daten

SG8 R

SG12 R

SG28 R

Verfahrweg (X /Y/ Z) in mm

300 / 250 / 250

400 / 300 / 300

650 / 450 / 400

Max. Werkstückabmessungen (B x T x H) in mm

770 x 490 x 200

900 x 650 x 350

1050 x 760 x 350

Max. Werkstückgewicht in kg

550

1000

2000

Max. Elektrodengewicht in kg

25

50

200

Tischabmessungen (BxT) in mm

500 x 350

700 x 500

850 x 600

Rachenweite (Tisch – C-Achse mit Erowa Spannfutter) in mm

150 - 400

200 - 500

125 - 575

Max. Füllhöhe Dielektrikum (ab Oberfläche Arbeitstisch)

250

400

400

Optionen (z.B. 3R Spannfutter, Elektrodenwechsler, Automations-Schnittstelle usw.)

auf Anfrage

auf Anfrage

auf Anfrage
