HORIZONTALE BEARBEITUNGSZENTER

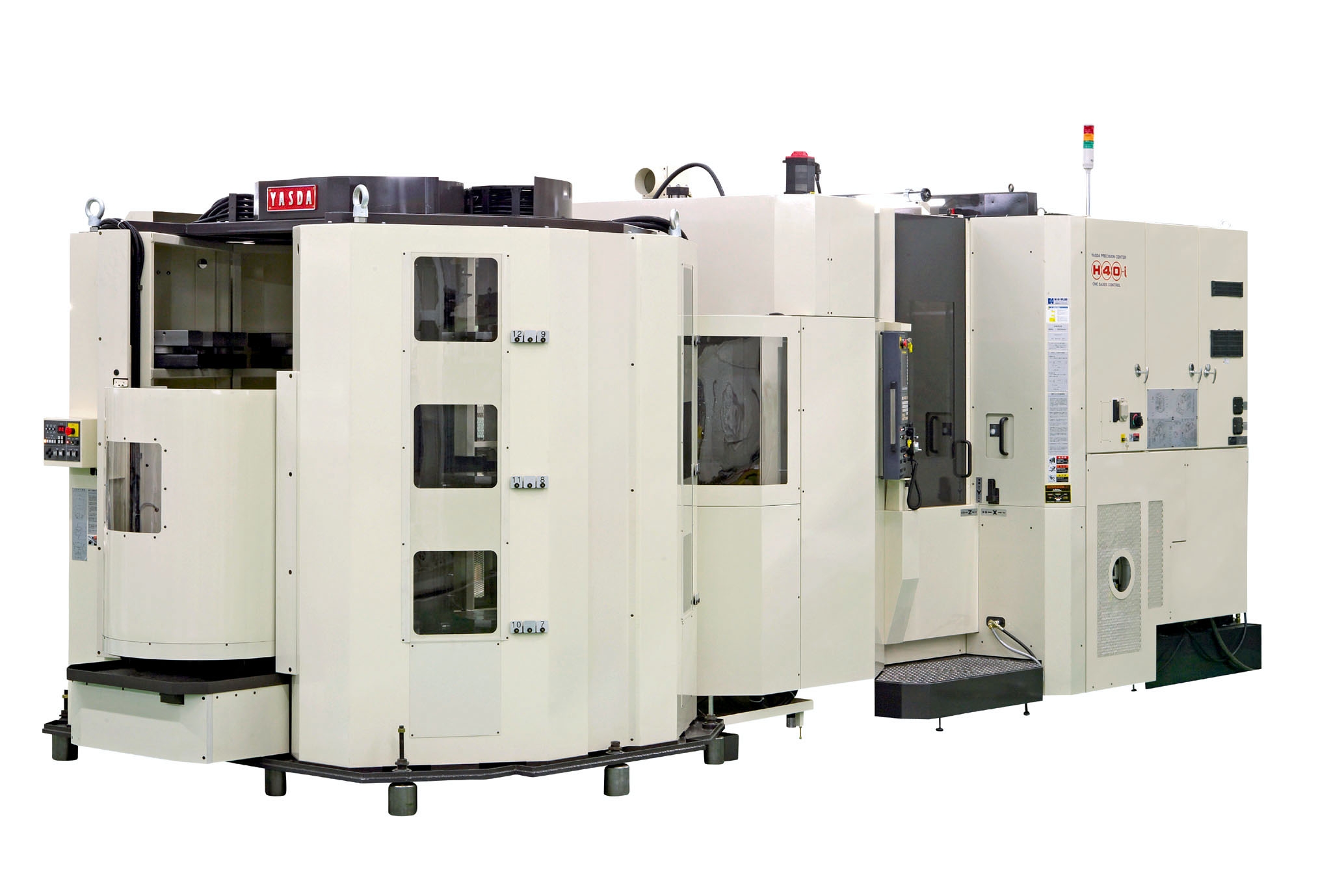

Yasda H30i, H40i und H40i-100
Schnelle 5-Achsen Horizontal-Präzisions-Bearbeitungszentrum für 5-Seitenbearbeitung sowie 5-Achsen Simultanbearbeitung. Kleine und mittlere Serien in höchster Präzision
Technische Daten
H30i
H40i
H40i-100
Verfahrweg X / Y / Z [mm]
650 / 560/ 560
875 / 740 / 685
1'075 / 940/ 735
Palletgrösse [mm]
300 x 300
400 x 400
500 x 500
Max. Werkstückgrösse (Durchmesser und Höhe in mm)
Ø400 x 300
Ø500 x 350 (Ø740 eingeschränkt)
Ø1'000 x 500
Max. Tischbelastung (kg)
200
200
300
Spindeldrehzahl [1/min]
20'000 min-1
20'000 min-1
20'000 min-1
Spindelaufnahme
BBT40 (HSK-A63)
BBT40 (HSK-A63)
BBT40 (HSK-A63)
Drehzahl Rundtisch (B-Achse in mm-1)
20 (75)
20 (75)
Drehzahl Rundtisch (B-Achse in mm-1)
30 (100)
30 (100)
Werkzeugmagazin Plätze
60 (120, 240)
60 (120, 240)
240
Steuerung
FANUC 31i-B5 Plus
FANUC 31i-B5 Plus
FANUC 31i-B5 Plus
Optionen
auf Anfrage
auf Anfrage
auf Anfrage
