Technologie de pointe dans le domaine du fraisage

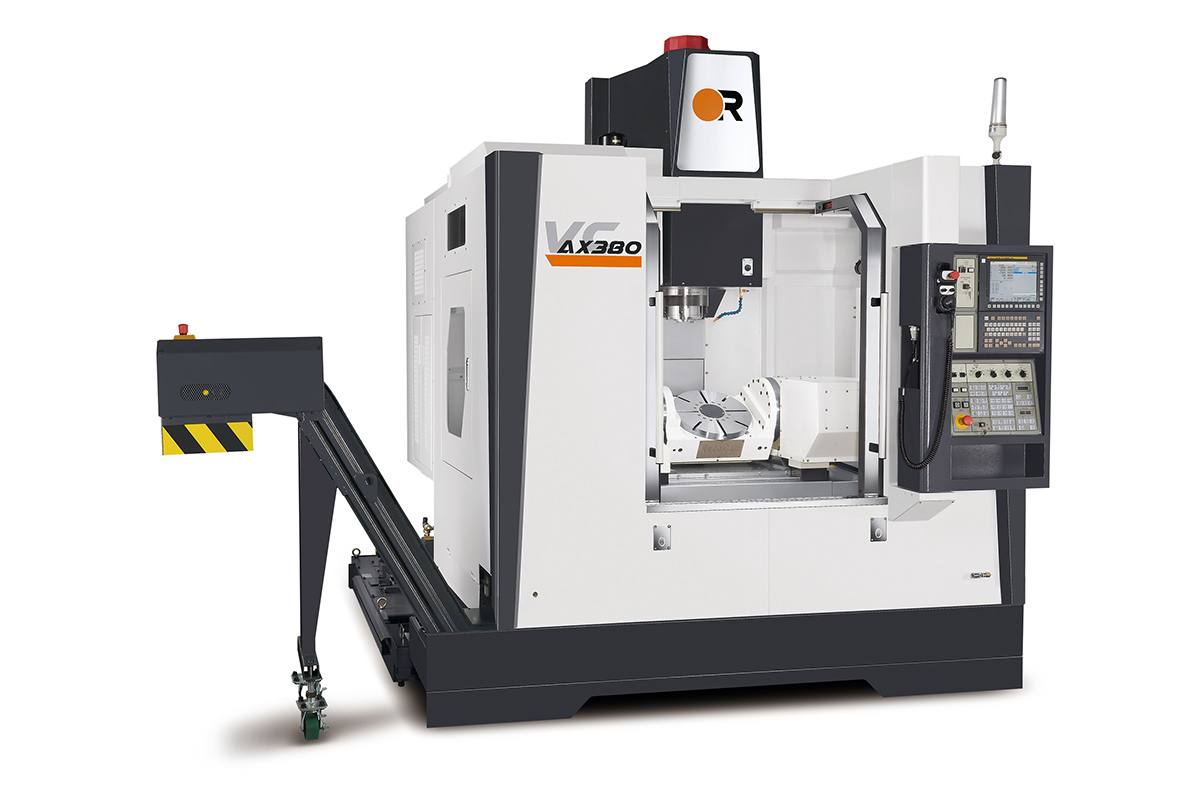

VICTOR Vcenter AX380 / AX630 / AX800
Les centres d'usinage Vcenter AX380, AX630 et AX800 sont équipés d'un usinage sur 5 axes et disposent d'une table rotative/pivotante sans jeu d'inversion. Des vitesses rapides jusqu'à 48 m/min. et une broche DCS à couplage direct de 12'000 t/min. (15'000 tr/min. en option) permettent d'obtenir une grande capacité d'enlèvement de copeaux et une excellente qualité de surface.
Données techniques
AX380
AX630
AX800
Axe-X
700 mm
700 mm
1'600 mm
Axe-Y
500 mm
500 mm
700 mm
Axe-Z
540 mm
500 mm
600 mm (fraisage vertical), 1’000 mm (fraisage horizontal)
Avance rapide axes X/Y/Z
48 / 48 / 48 mm
48 / 48 / 48 mm
30 / 30 / 30 mm
Dimensions de la table
Ø 380 mm
Ø 630 x 500 mm
1’250 x Ø 800 mm
Moteur de broche
11 / 15 / 18.5 kW
11 / 15 / 18.5 kW
15 / 18.5 / 22 kW
Vitesse de rotation
12’000 (15'000) U/min.
12’000 (15'000) U/min.
15’000 U/min.
Nombre de positions d'outils
30 (optionnel: 40)
30 (optionnel: 40, 48,. 60)
40 (optionnel: 60)
Contrôle
Fanuc 0i-MF plus / 31i-MB
Fanuc 0i-MF plus / 31i-MB
Fanuc 0i-MF plus / 31i-MB
Heidenhain TNC-620 / 640
Heidenhain TNC-620 / 640
Heidenhain TNC-620 / 640
NEW: SINUMERIK 840D sl
Dimensions de la machine (L × l × H)
3’200 x 2’848 x 2’962 mm (αiI12) / 3'084 mm (αT8i)
3’581 x 4’475 x 3’038 mm
5’575 x 4’321 x 3’433 mm
Poids net
6’000 kg
9’000 kg
15’500 kg
Options
sur demande
