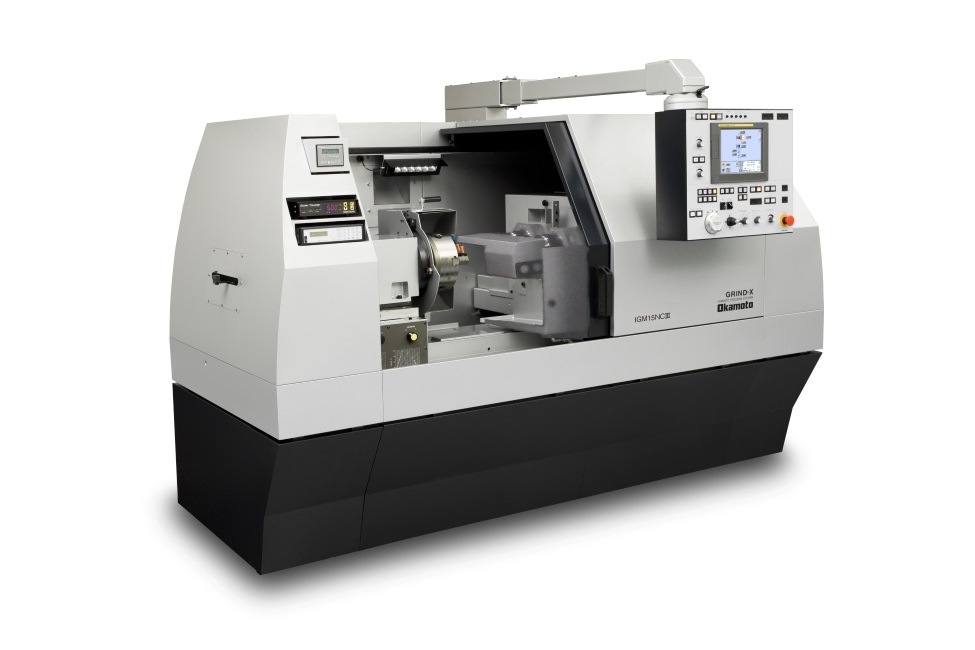

HOCHGENAUIGKEITS- INNEN-RUNDSCHLEIFMASCHINE

Okamoto IGM Baureihe

Äußerst robuste Innenschleifmaschine mit zwei unabhängig voneinander beweglichen Spindeln

Standardsoftware mit 10-stufigem Schleifprogramm. Software für das Konus- und Konturschleifen bei paralleler 2-Achsen- Ansteuerung. Eingabe der Schleifdaten mittels Touchscreen. Schleifscheibe und Spindel werden standardmäßig jeweils durch AC-Servomotoren angetrieben.
Die hohe Präzision wird durch die gekühlte Kugelumlaufspindel optimiert

Vorteile

  • Spindeldrehzahl 6.000 min-1 bis 60.000 min-1
  • Eine Auswahl an direktangetriebenen Hochfrequenzspindeln ist ebenfalls erhältlich (Option).
  • Boxer-Spindelanordnung für eine schnelle und einfache Einstellung ohne Bedenken hinsichtlich Dpindel-/Werkstückbeeinträchtigungen (Modell -2B)
  • FANUC Touchscreen mit einfacher Symboleingabe

Technische Daten

IGM15 NCIII

IGM15 NCIII-2

IGM15 NCIII-2B

Merkmale

Mit einer Spindel

Mit 2 Spindeln

Mit zwei unabhängig voneinander beweglichen Spindeln

Bohrungsdurchmesser (mm)

6-150

6-100

6-150

max. Schleiftiefe (ca. je nach Schleifdorn), (mm)

125

125

125

Maximaler Schwingdurchmesser (mm)

260

260

260

Max. Belastbarkeit der Werkstückspindelnase (kg)

70

70

Platzbedarf L x B [mm]

2'525 x 3'092

2'525 x 3'292

2'500 x 1'940

Optionen

auf Anfrage

auf Anfrage

auf Anfrage

Verkaufsberater

Gerne beraten wir Sie zu Ihren Anwendungen mit den passenden Maschinen.
